Ansteuerkurven konfigurieren
Die Ansteuerkurven von Dimmer-Typen,
Apparat-Typen und Apparat-Fade-Verlauf lassen sich jeweils durch
identische Fensterfelder verändern; diese zeigen normalerweise den
Kurvenverlauf grafisch an.
Der Kurvenverlauf läßt sich läßt sich durch Druck auf den
Edit-Knopf verändern.
Der Verlauf der Ansteuerkurve läßt sich auf unterschiedliche Weisen
bestimmen. Alle Änderungen werden durch Druck auf Ok
bestätigt; bei Druck auf Cancel verfallen sie.
Der Auswahlknopf links unter dem Kurvenfeld zeigt bei
Druck eine Liste an.

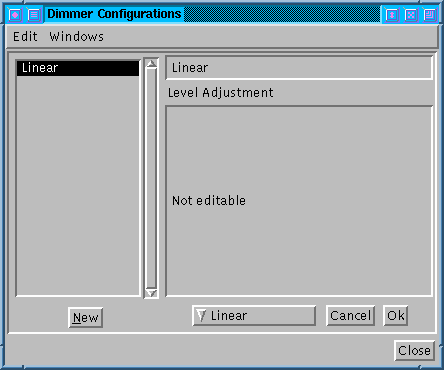

Der einfachste (und in
der Abbildung
gezeigte) Fall ist Linear, das eine lineare Kurve
bestimmt -- eine Gerade von links unten nach rechts oben. Diese
kann in der Form nicht weiter beeinflußt werden, darum erscheint im
Feld darüber Not editable -- nicht veränderbar.
Die nächste Möglichkeit ist Exponential, mit der sich
Exponentialfunktionen -- also Abbildungen
der Form x -> xe für ein beliebiges
e -- für den Kurvenverlauf verwenden lassen. In diesem Fall
erlaubt ein Textfeld die Eingabe des Exponenten.
Sehr weitgehende Veränderungsmöglichkeiten ergeben sich durch Druck
auf den Knopf Spline. Eine Spline ist eine
,,runde'' Kurve durch eine Reihe von Stützpunkten, ähnlich dem Verlauf eines Kurvenlineals. Die
Spline beginnt mit zwei festen Stützpunkten links und rechts. Durch
einfaches Klicken in das Kurvenfeld lassen sich weitere Stützpunkte
hinzufügen; außerdem lassen sich Stützpunkte mit der Maus ziehen und
damit verschieben.
Stützpunkte können durch Mausklick selektiert werden; sie erscheinen
dann mit einem sie umgebenden Kasten.

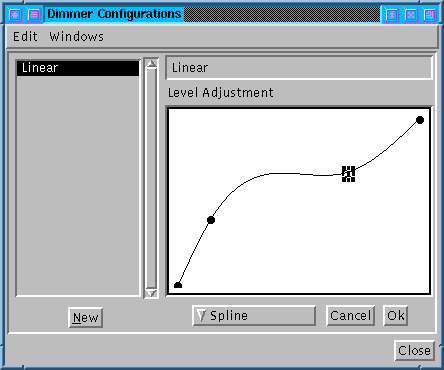

Folgende Abbildung
zeigt das Resultat.
Derart selektierte Stützpunkte lassen sich Anwahl von
Delete unter dem Edit-Menü des Fensters auch
wieder entfernen.
